適用于機電類本科生、專科生的課程設計、畢業設計及課外創新設計提供條件、為教師和相關技術人員從事機電產品開發提供實驗平臺 、培訓機電一體化系統的應用與設計的工程技術人才
產品特點

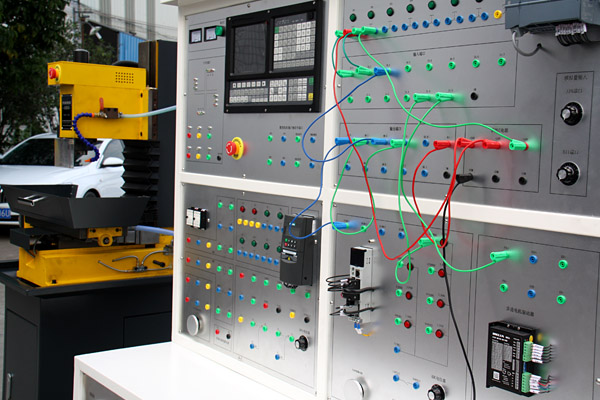

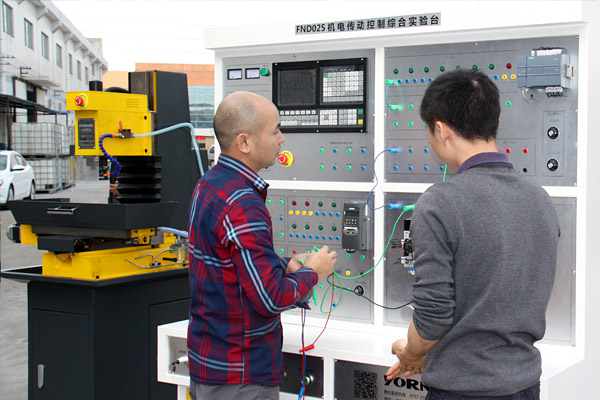

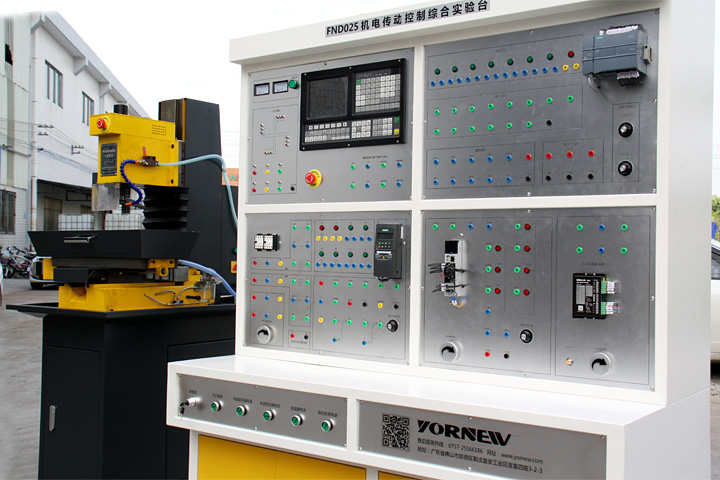

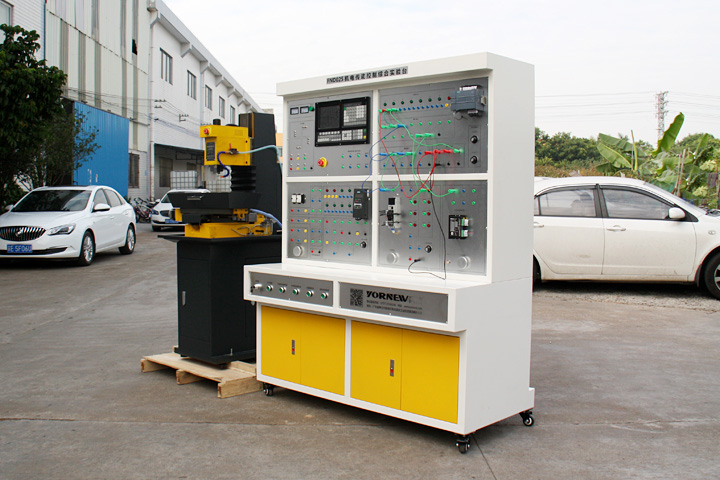

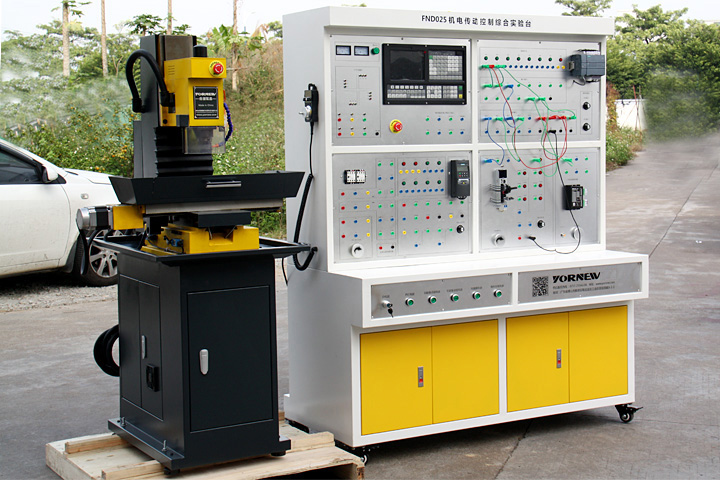

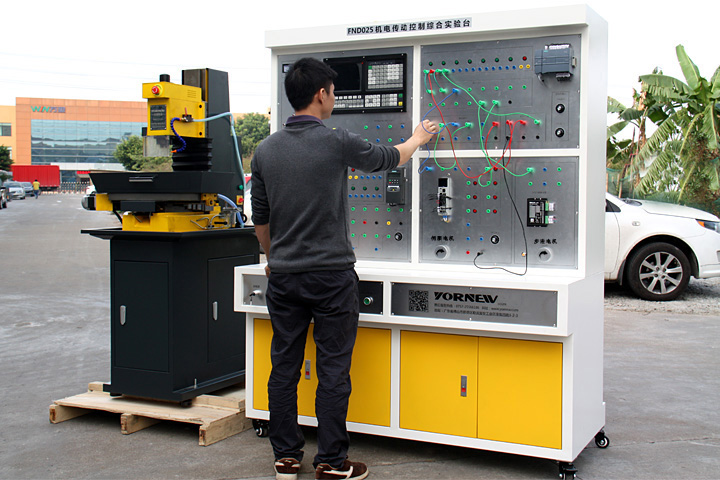

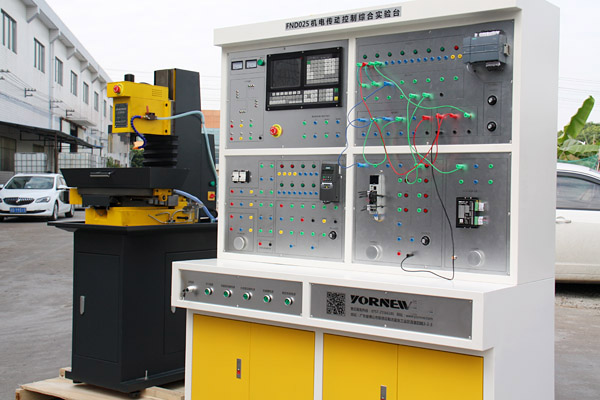

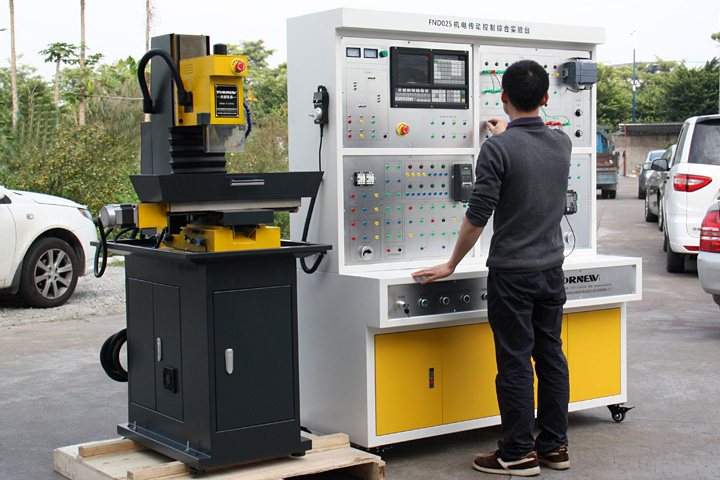

FND25機電傳動控制綜合實驗臺，由三大部份組成，分別是電氣控制部分和機械傳動部份及PC機（用戶自備，采用伺服定位電機、交流變頻器和PLC采用西門子SIEMENS產品、機器相異步電動機、步進電機、接近開關；裝置還包括了下列常用電工元件：按鈕、指示燈、直流開關電源、傳感器、電流電壓測量儀表等設備。本實驗裝置開放化，作為教學、實驗、實訓的載體，將PLC作為控制器，結合典型的工業應用設計了豐富的實驗、實訓項目，使學生將教、學、做一體化，可豐富學生的工程系統觀、大大提高學生的工程設計與工程實踐能力。除了用于教學實驗、實訓外，還可作為大學生工程訓練、課外創新、課程設計、畢業設計平臺，還可作為企業培養機電設備管理或操作人員的平臺。 整個系統采用透明的電氣連接方式，每個部件配置標準接線端子，方便學員對真正數控知識的學習和掌握。因此，本裝置在電氣技術設計、故障診斷、電氣維修、數控機械設計、故障診斷維修、控制編程設計等多方面對學員進行實訓；
1、 PC 機臺式電腦（用戶自備）
2、 電氣控制柜的主要組成：
● PLC （西門子SIEMENS）
● 繼電器和接觸器
● 三相異步電動機
● 步進電機控制系統
● 交流伺服控制系統
● 交流變頻器（西門子SIEMENS）
● 工業級7寸超大彩液晶顯示屏幕數控系統

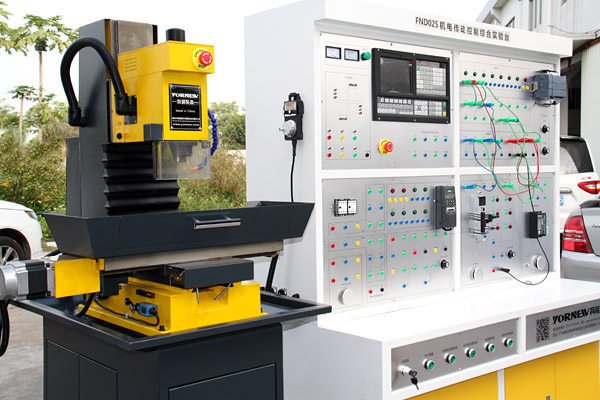

3、機械部份(小型數控鉆銑床)組成：
● X 軸、Y 軸、Z 軸、A 軸(可選配)、數控系統、工作臺、潤滑系統、冷卻系統等
●高精度工業級滾珠絲桿、機身為鑄鐵、鋼性好，可加工鋼鐵、鋁等。
4、軟件： PLC 編程軟件。
特 點：
?實驗內容涉及機械、電氣、計算機技術、通訊技術等方面，覆蓋面廣，綜合性強
?各功能部件敞開性好，有利于加深學生的感性認識
?通過多個模塊，靈活組成各種系統
?實驗過程接近實際機電產品的組裝調試過程，實戰性強
?學生可根據自己的構思進行創新設計
面向課程：
《機電傳動控制》，《可編程控制器原理與應用》，《機床電器控制》，《 機床概論》，《機械加工自動化》，《機械制造系統》，《先進制造技術》，《數控技術》，《數控機床》，《機電一體化控制技術與系統》等。
其它用途：
? 為機電類本科生、專科生的課程設計、畢業設計及課外創新設計提供條件
? 為教師和相關技術人員從事機電產品開發提供實驗平臺
? 培訓機電一體化系統的應用與設計的工程技術人才
? 為企業培養機電一體化設備的維護管理人員
? 改善辦學條件，提高學校或院系知名度
| 技術參數 |
|
|---|---|
| 電氣參數 | 電氣柜實驗臺尺寸：1500*1000*1900mm 交流伺服單元：750W伺服電機及驅動器，配有相應的軟件 變頻器單元：西門子SIEMENS變頻器MM440(2UC17-5AA1)，OBPOO-OAA1 步進驅動及電機：6N.m電機和4N.m電機及驅動模塊 三相異步電機：120W/380V/1200轉 接近開關：頻率: 50 額定電壓: 24(V) 額定電流: 10(A) 檢測距離: 7(mm) Yornew980mc工業級4軸聯動數控系 系統分辨率：0.001mm 電源單元：使用220伏電壓 |
| 機械參數 | ●電氣安裝平臺尺寸：1200*1000mm |
| 基本實驗項目 | 27個（PLC認知、三相異步電動機典型控制、PLC與步進電機控制、PLC控制LED數碼管、變頻器功能參數設置與操作、外部端子點動控制、變頻器控制電動機正反轉、多段速度選擇變頻調速、變頻器無級調速、外部模擬量方式的變頻調速控制、瞬時停電起動控制、PLC的變頻器外部端子的電動機正反轉控制、PLC數字量方式多段速控制、變頻器模擬量方式變頻開環調速控制、PLC與變頻器通信控制、PLC與伺服脈沖控制、PLC與控制數控機床步進電機、數控機床的基本組成及功能部件的認識實驗、數控系統與上位機聯網遠程控制實驗、基于數控G代碼的多點定位孔加工實驗 、數控G代碼的平面軌跡加工實驗） |
